Czy Twoja produkcja napotkała wąskie gardło związane z konwencjonalnym przepływem gorącego powietrza? Problemy takie jak nierównomierne nagrzewanie prowadzące do nagrobków lub zimnych połączeń lutowniczych, odbarwienia oksydacyjne wrażliwych komponentów i częsta konserwacja pieca z powodu zanieczyszczenia topnikiem to wyzwania, które JHLS PFPE Perfluoropolieter ma rozwiązać. Ten-płyn o wysokiej wydajności umożliwia doskonały proces rozpływu fazy gazowej, zapewniając zdecydowaną przewagę w montażu elektroniki nowej-generacji.

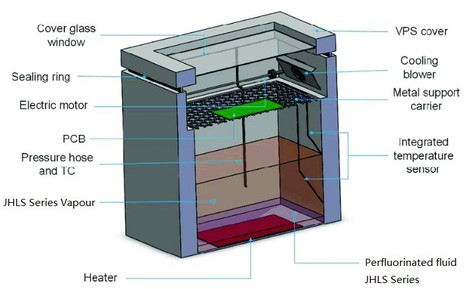

01 Lutowanie rozpływowe w fazie gazowej Proces: Precyzja Zdefiniowana na nowo przez JHLS PFPE
Lutowanie rozpływowe w fazie gazowej różni się od metod konwencjonalnych tym, że wykorzystuje zasadę-zmiany fazowej specjalistycznego płynu. Oto opis jego precyzyjnego mechanizmu wykorzystującego płyn taki jak JHLS PFFE:
Faza 1: Tworzenie strefy pary nasyconej
Proces rozpoczyna się, gdy obojętny, termicznie stabilny płyn JHLS PFPE w misce grzewczej zostaje doprowadzony do dokładnie określonej temperatury wrzenia (np. 230 stopni). Tworzy idealnie jednolitą, wolną od tlenu-chmurę nasyconej pary, która wypełnia komorę.
Faza 2: Kondensacja i równomierne przenoszenie ciepła
Kiedy zespół PCB chłodnicy wchodzi do tej strefy oparów, para ulega natychmiastowej kondensacji po zetknięciu się ze wszystkimi{0}}komponentami powierzchni, pastą lutowniczą i płytką. Ta przemiana fazowa z pary w ciecz uwalnia znaczną ilość ciepła utajonego, które jest przekazywane bezpośrednio i równomiernie do zespołu.
Faza 3: Kontrola temperatury szczytowej i chłodzenie
Zespół nie może przekroczyć temperatury wrzenia płynu, zapewniając absolutną kontrolę temperatury i eliminując gorące punkty. Po lutowaniu skondensowany PFPE spływa czysto z powrotem do miski olejowej, a zespół schładza się w kontrolowanym, wolnym od-środowisku pozostałości.
02 Niezrównana zaleta: wypływ fazy gazowej w porównaniu z wypływem gorącego powietrza
Wybór technologii rozpływu ma kluczowe znaczenie dla wydajności i niezawodności. Poniższa tabela przedstawia podstawowe różnice pomiędzy wypływem w fazie gazowej z PFPE-a konwencjonalnym wypływem gorącego powietrza.
| Wymiar porównawczy | Reflow w fazie gazowej z PFPE | Konwencjonalny nawiew gorącego powietrza |
|---|---|---|
| Mechanizm grzewczy | Utajony transfer ciepła poprzez kondensację pary. | Konwekcyjne i radiacyjne przenoszenie ciepła poprzez turbulentne powietrze. |
| Jednolitość temperatury | Wyjątkowy. Regulowane przez temperaturę wrzenia płynu; Minimalna różnica temperatur (<2°C). | Zmienny. Podatny na cieniowanie, kolor/masę komponentów, tworzenie gorących punktów i zimnych stref. |
| Atmosfera Procesu | Idealnie obojętny. Nasycony koc parowy całkowicie eliminuje tlen, zapobiegając utlenianiu. | W najlepszym wypadku częściowo obojętny. Wymaga kosztownego przepływu azotu-o wysokiej czystości i wyrafinowanego uszczelnienia w celu redukcji tlenu. |
| Jakość połączenia lutowanego | Konsekwentnie lepszy. Jasne, niezawodne połączenia z minimalnymi pustymi przestrzeniami i doskonałym tworzeniem się międzymetali. | Niespójne ryzyko. Możliwe tępe połączenia; jakość w dużym stopniu zależy od precyzyjnego wyprofilowania pieca i kontroli atmosfery. |
| Naprężenia termiczne komponentów | Minimalny. Delikatne, równomierne ogrzewanie zapobiega szokowi termicznemu wrażliwych komponentów, takich jak MEMS lub duże układy BGA. | Istotne. Strome gradienty temperatury i potencjalne przegrzanie mogą uszkodzić delikatne części. |
| Koszty operacyjne i konserwacyjne | Wyższy koszt płynu kompensowany przez zerowe zużycie azotu, niższe zużycie energii i drastycznie skrócone przestoje związane z czyszczeniem. | Niższy koszt początkowy wynikający z ciągłego-zużycia azotu o wysokiej czystości, wyższego zużycia energii i częstych cykli czyszczenia z pozostałości topnika. |
03 Przewaga materialna: dlaczego JHLS PFPE jest kluczowym czynnikiem
Seria cieczy PFPE JHLS to nie tylko płyn pasywny; jest to podstawowy materiał, który umożliwia ten doskonały proces. Jego zaprojektowane właściwości zapewniają kompleksowy pakiet korzyści:
Niezrównana stabilność chemiczna i termiczna:JHLS PFPE pozostaje obojętny i stabilny w stale wysokich temperaturach. Nie rozkłada się, tworząc kwasy lub szlamy, zapewniając długą żywotność płynu i chroniąc wrażliwe komponenty i połączenia lutowane przed atakiem chemicznym.
Zaprojektowana temperatura wrzenia zapewniająca precyzję:Dostępny w określonych gatunkach, JHLS PFPE pozwala producentom wybrać precyzyjną, stabilną temperaturę wrzenia dostosowaną do ich profilu lutowania-bezołowiowego, gwarantując powtarzalną kontrolę procesu.
Doskonała wydajność i niezawodność:Zapewniając idealną jednorodność temperatury i środowisko wolne od{{0}tlenu, JHLS PFPE bezpośrednio eliminuje pierwotne przyczyny typowych wad lutowania-mostkowania, nagrobków i zimnych połączeń-podnosząc wydajność pierwszego przejścia-i długoterminową-niezawodność produktu na nowy poziom.
Całkowity koszt posiadania Korzyści:Ograniczenie zużycia azotu, energii elektrycznej, przestojów produkcyjnych związanych z czyszczeniem i przeróbką połączeń lutowanych zapewnia atrakcyjny zwrot z inwestycji, co czyni go strategicznym wyborem w przypadku-wartościowej produkcji.
04 Dane techniczne serii pFPE JHLS
| 主要性能 GŁÓWNE WŁAŚCIWOŚCI |
单位 JEDNOSTKA |
JHLS-200 |
JHLS-215 |
JHLS-230 |
JHS-240 |
JHS-260 |
沸点 TEMPERATURA WRZENIA |
stopień |
200 |
215 |
230 |
240 |
260 |
密度 GĘSTOŚĆ |
g/cm3 |
1.79 |
1.8 |
1.82 |
1.82 |
1.83 |
动力学粘度 LEPKOŚĆ KINETYCZNA |
cSt |
2.5 |
3.7 |
4.3 |
5.3 |
7.1 |
蒸汽压 CIŚNIENIE PARY |
rocznie |
22 |
11 |
3.5 |
1 |
1 |
比热 CIEPŁO WŁAŚCIWE |
J/kg. stopień |
966 |
966 |
966 |
966 |
966 |
热导率 PRZEWODNICTWO CIEPLNE |
W/m. stopień |
0.065 |
0.065 |
0.065 |
0.065 |
0.065 |
热膨胀系数 WSPÓŁCZYNNIK ROZSZERZANIA TERMICZNEGO |
cm3/cm3. stopień |
0.0011 |
0.0011 |
0.0011 |
0.0011 |
0.0011 |
表面张力 NAPIĘCIE POWIERZCHNIOWE |
dyn/cm |
19 |
20 |
20 |
20 |
20 |
Dzisiaj, gdy elektronika przesuwa granice miniaturyzacji i gęstości mocy, margines błędu w montażu zniknął. W wiodących fabrykach radarów samochodowych, liniach awioniki lotniczej i laboratoriach zaawansowanych urządzeń medycznych proces w fazie gazowej możliwy dzięki płynom takim jak JHLS PFPE jest niepisanym standardem dla zespołów-o znaczeniu krytycznym. Daje pewność, że każde połączenie na płytce powstanie w doskonałych, powtarzalnych warunkach.
